ISO-USB-MC IZOLACIONI KONTROLER KRETANJA Istaknut

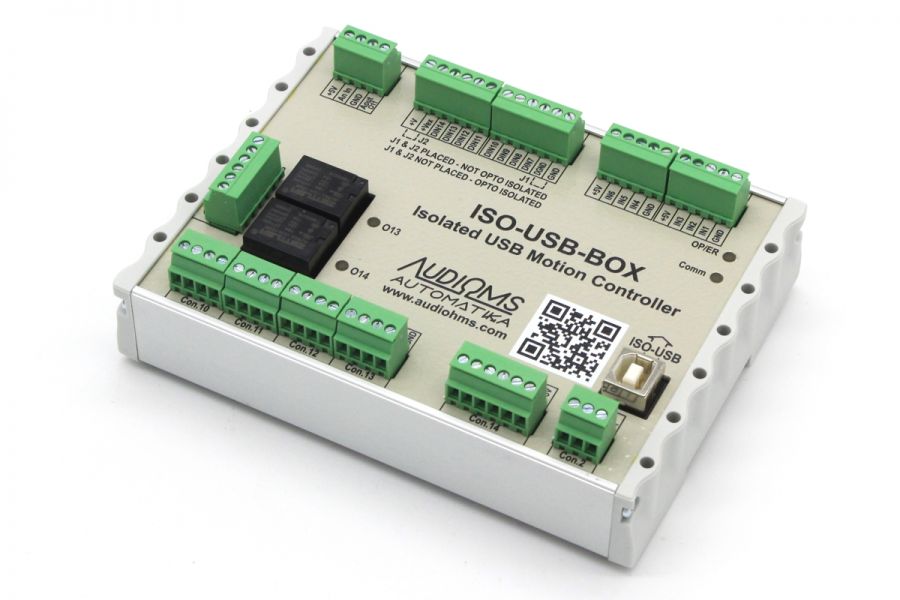

ISO-USB-BOX je 6-osni kontroler kretanja razvijen za upotrebu iz popularnog Mach3 upravljačkog CNC programa na Windows XP, 7, 8, 8.1 i 10 operativnim sistemima sa 32-bitnom (x86) i 64-bitnim (x64) arhitekturom. Kontroler kretanja ima na sebi ugrađen izolacioni USB port čime se postiže galvanska izolacija između kontrolera kretanja i računara koji se koristi za upravljanje. Time je značajno povećana pouzdanost upravljačkog sistema u zahtevnom industrijskom okruženju.

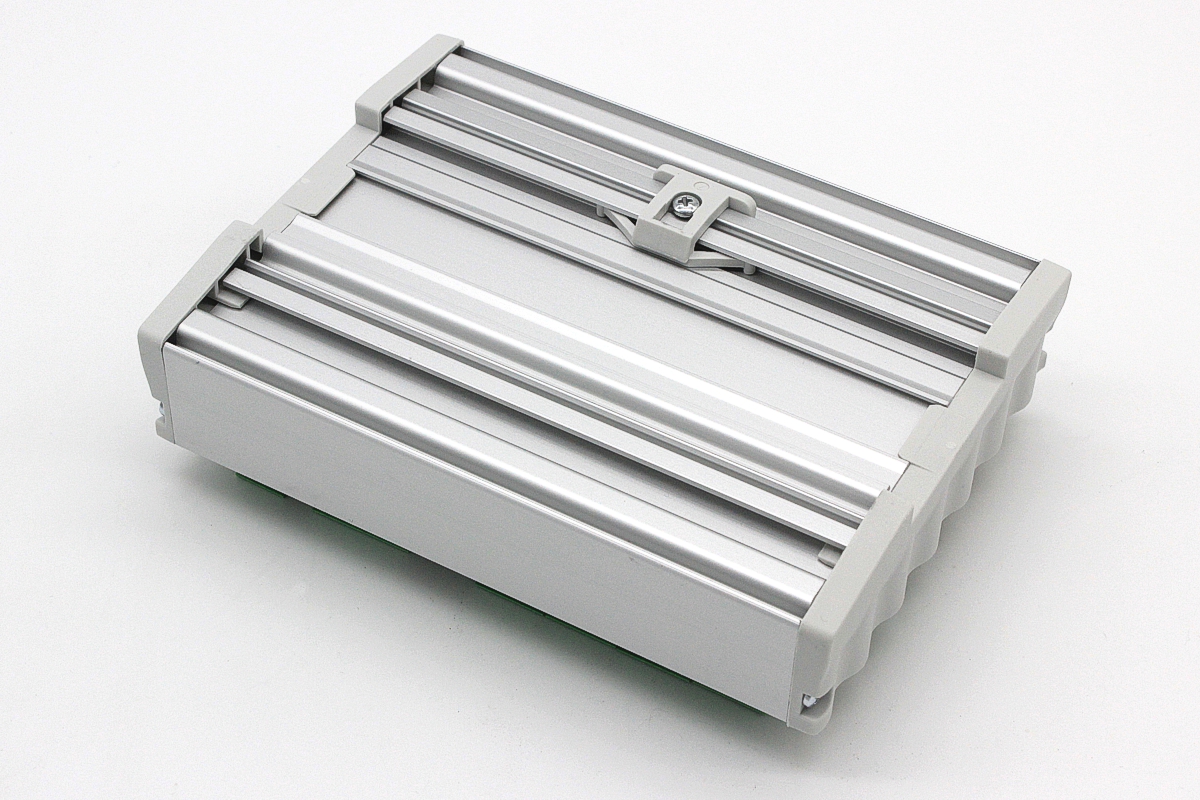

Kontroler kretanja je ugrađen u anodizirano aluminijumsko kućište koje se postavlja na standardni montažni nosač (DIN šinu) što omogućava laku montažu kontrolera kretanja u elektro ormane.

ISO-USB-BOX kontroler kretanja ima:

  • 16 digitalnih izlaza od toga dva relejna izlaza,
  • 14 digitalnih ulaza od toga 8 optoizolovanih za naponske nivoe od 24 V i 6 TTL digitalnih ulaza opšte namene,
  • jedan analogni izlaz 0-10 V i
  • jedan analogni ulaz 0-5 V.

Maksimalna učestanost step impulsa je 250 kHz, opciono 125 kHz.

Svi izlazi i ulazi su dostupni preko razdvojivih konektora, tako da se sve periferije lako povezuju na ISO-USB-BOX kontroler kretanja.

Plugin za Mach3 u sebi sadrži i poslednju kompatibilnu verziju firmware-a tako da je u slučaju potrebe izmene firmware-a, upload firmware-a automatizovan i jednostavan za korisnika. Od verzije firmware-a iz juna 2019. godine (Firmware v01.19 & Plugin v01.16) kontroleri kretanja ISO-USB-BOX i USB-MC koriste iste verzije pluginova.

Za vezu ISO-USB-BOX kontrolera kretanja i PC računara koristiti kvalitetne i što kraće USB kablove, po mogućnosti ne duže od 1,5 m.

NAPOMENA: ISO-USB-BOX kontroler kretanja se ne napaja sa USB porta. Za rad kontrolera kretanja je potrebno obezbediti spoljašnje napajanje 15-28 VDC / 250 mA.

Podržane Mach3 funkcije

  • svi jogging režimi rada
  • spindle PWM izlaz, podesiva učestalost 10 Hz – 200 kHz
  • spindle index ulaz, podesiv delitelj
  • spindle step/dir osa
  • spindle relei (M3, M4 i M5)
  • relei za hlađenje (M7, M8 i M9)
  • ESTOP ulaz
  • MPG (enkoder) ulazi, svi Mach3 MPG režimi + hardverski režim
  • slobodno dodeljivanje funkcija za sve ulaze i izlaze
  • za sve ulaze i izlaze podesivo aktivno stanje signala na low/high
  • homing/referencing (jednoosno/višeosno)
  • hardverski krajnji prekidači
  • softlimits
  • limits override, auto/manual/external
  • charge pump izlazni signal, podesiva učestalost (12.5 kHz i 5 kHz)
  • slave ose
  • probing funkcija (G31)
  • laser M10p1/M11p1, e5p1/e5p0 brzi izlazi (#1-6)
  • laser PWM, kompenzacija snage (promena PWM sa brzinom kretanja), podesiva proizvoljna kriva zavisnosti
  • laser PWM, gate by M10/M11
  • laser gray level (8-bitno) graviranje - NOVO
  • shuttle funkcija, podesivo vreme ubrzavanja
  • detaljno podešavanje za debouncing svih ulaza
  • offline režim rada
  • rezanje navoja na strugu preko Mach3turn, G32, G76
  • THC funkcija (eksterni i interni THC regulator)
  • Napredne THC opcije: Low pass filter, Kerf detect, THC lock if voltage out of range, THC lock from g-code - NOVO

Nije podržano

  • Backlash kompenzacija

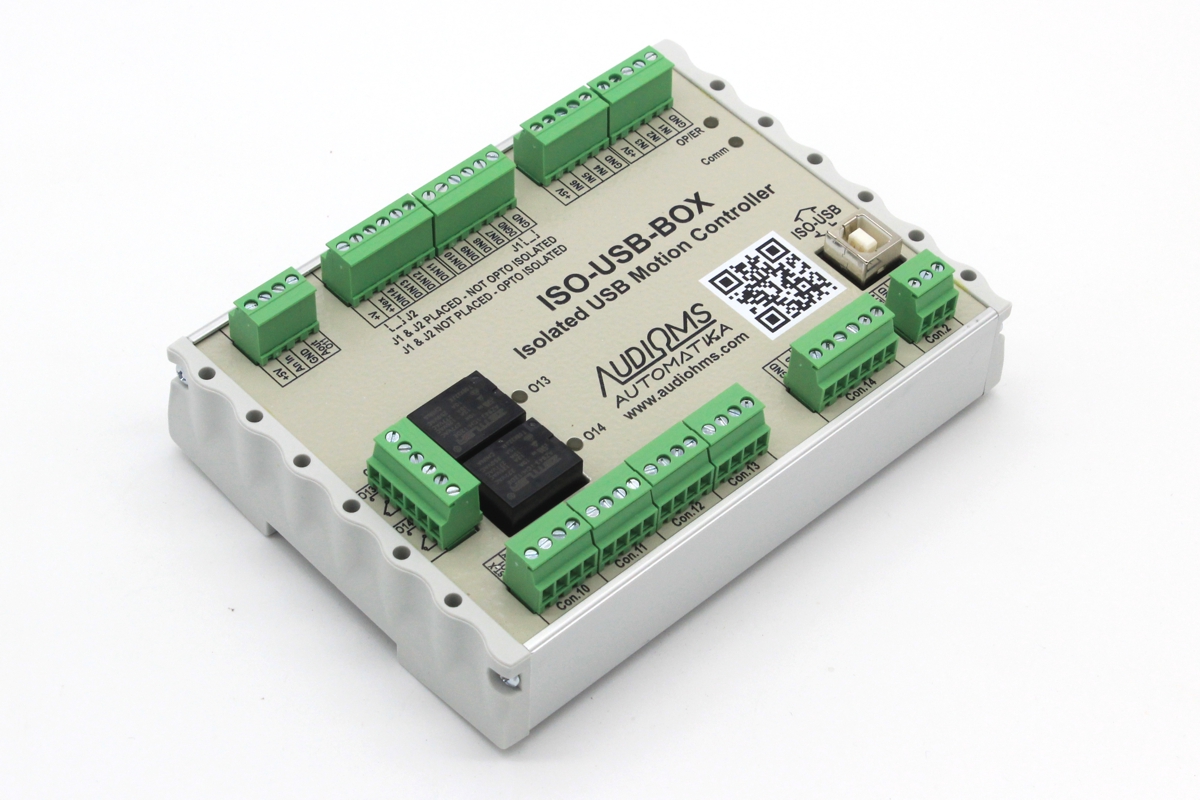

Galerija slika

Tehničke karakteristike

Karakteristike Opis
Komunikacija sa računarom Ugrađen izolacioni USB port
Data bafer oko 1 s za stabilnu komunikaciju
Broj osa 6
Digitalni izlazi - 12 digitalnih izlaza opšte namene
- 1 izlaz tipa PNP open collector (za Enable liniju)
- 1 digitalni izlaz je rezervisan za generisanje analognog izlaza
Maksimalna struja na digitalnim izlazima opšte namene 32 mA
Relejni izlazi 2 relejna izlaza tipa NO kapaciteta 30 VDC / 3 A max. ili 250 VDC / 3A max
Digitalni ulazi - 8 optoizolovanih ulaza za naponske nivoe od 24 V
- 6 Schmitt trigger digitalnih ulaza opšte namene TTL nivoa sa pull-up otpornicima 4,7 kΩ
Maksimalna učestalost STEP impulsa 250 kHz (opciono 125 kHz)
Širina STEP impulsa 2 μs (opciono 4 μs)
PWM izlaz 10 Hz – 200 kHz*
PWM rezolucija 16-9 bits, zavisi od učestalosti; 16 bit za f ≤ 2kHz
Učestalost signala na Index ulazu ≤ 10 kHz
Širina impulsa signala Index ulaza ≥ 100 ns
MPG/enkoder ulazna (x4) učestalost ≤ 10k steps/sec
Broj analognih ulaza 1
Analogni ulazni opseg 0 – 5 V
Charge pump izlazi 2
Charge pump učestalost 12,5 kHz ili 5 kHz
Napajanje 15 - 28 VDC / 250 mA
Montaža na standardni montažni nosač – DIN šinu
Dimenzije (Š x D x V) 142 mm x 105 mm x 43 mm
Masa ~ 470 g

NAPOMENA: Navedene specifikacije se mogu menjati bez prethodne najave
*PWM signal se može postaviti na izlazne pinove 1-14 (O1-O14)


PREUZIMANJA

Dokument Opis
pdfISO-USB-MC Uputstvo za upotrebu Uputstvo za upotrebu ISO-USB-MC kontrolera kretanja
pdfISO-USB-MC THC kontrola

Kontrola visine baklje plazma agregata pomoću -ISO-USB-MC kontrolera kretanja - NOVO

ISO-USB-MC kontroler kretanja, pored podrške za rad sa eksternim THC regulatorom ima integrisan i interni THC regulator koji je moguće iskoristiti uz priključivanje odgovarajućeg naponskog senzora na analogni ulaz ISO-USB-MC kontrolera.

pdfUSB-MC Rastersko graviranje laserom

Gray level raster engraving - NOVO

Rastersko graviranje slika laserom - Podržana je 8-bitna paleta, odnosno 256 nijansi sive, eng. grayscale. Kada je ova opcija uključena, osa A se koristi za kontrolu snage lasera tj. zadato "pomeranje" ose A direktno kontroliše širinu impulsa PWM izlaza. G-kod je potrebno generisati od bitmapirane slike upotrebom nekog od programa za tu namenu.

Drajver za USB i uputstvo za njegovu instalaciju

Dokument Opis

zipWinXp_Vista_7.zip

zipWinXp old ver.zip

Drajver za USB

U najvećem broju slučajeva, ako se koristi Windows 7 ili noviji operativni sistem, Windows će automatski pronaći i instalirati potrebne drajvere tako da ručna instalacija nije potrebna. U suprotnom, ako Windows ne pronađe drajvere, zatražiće lokaciju na lokalnom računaru odakle može da ih pročita. U tom slučaju preuzeti i raspakovati jedan od ponuđenih drajvera.

pdfInstalacija USB drajvera Uputstvo za instalaciju USB drajvera na računarima sa Win XP operativnim sistemom

Mach3 Plugin-ovi i Screen-ovi

NAPOMENA: Mach3 plugin u sebi sadrži i poslednju kompatibilnu verziju firmware-a za ISO-USB-MC kontroler kretanja. Od verzije firmware-a iz juna 2019. godine (Firmware v01.19 & Plugin v01.16) kontroleri kretanja ISO-USB-BOX i USB-MC koriste iste verzije pluginova.

Datum Verzija plugin-a Opis
Jun 2019. zipusbmc_drv_1.191.zip Firmware v01.19 & Plugin v01.16
Mart 2019. zipPlasmaAohmsUSBMC.zip Prilagođeni plazma ekran (screen) sa dodatim LED indikatorom za manuelni mod. Zahteva Firmware v01.19 & Plugin v01.15 i noviji
