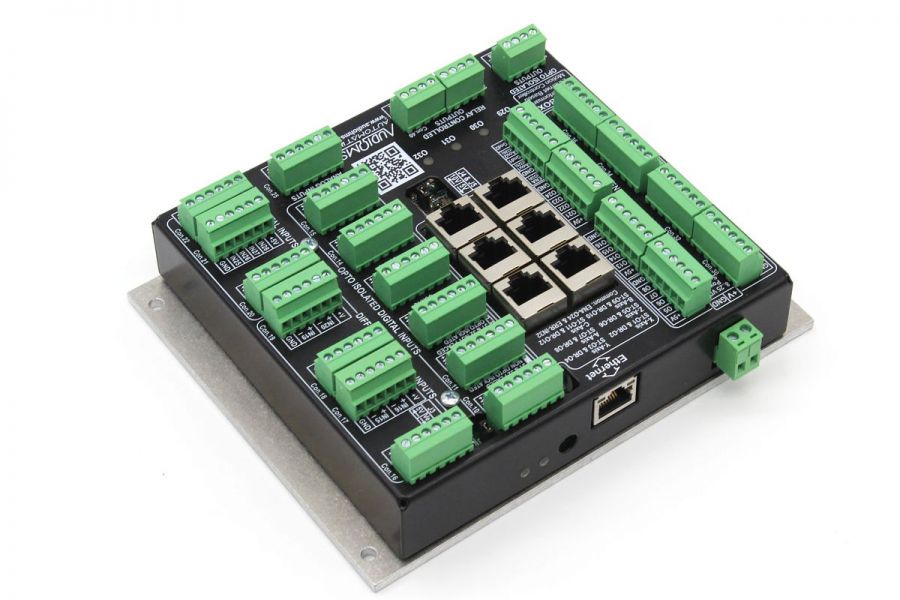

ETH-BOX kontroler kretanja baziran na Ethernet vezi Istaknut

ETH-BOX je šestoosni kontroler kretanja visokih performansi za upravljanje CNC mašinama razvijen za upotrebu iz popularnog Mach3 upravljačkog programa na Windows XP, 7, 8, 8.1 i 10 operativnim sistemima sa 32-bitnom (x86) i 64-bitnim (x64) arhitekturom.

ETH-BOX je baziran na ETH-MC kontroleru kretanja i projektovan je u cilju optimalnog iskorišćenja performansi ETH-MC kontrolera kretanja.

Kontroler kretanja ETH-BOX je kompletno rešenje koje na sebi ima veliki broj konektora za priključenje periferija u skladu sa konkretnim zahtevima.

Te periferije mogu biti:

  • mikrostep drajveri za koračne MST-107,
  • drajveri za DC servo motore DCS-30103(-HV) i drajver za DC servo motore sa analognim izlazom DCS-100-A,
  • drajveri za koračne i servo motore drugih proizvođača,
  • krajnji prekidači (induktivni ili elektromehanički),
  • inkrementalni enkoderi,
  • potenciometri,
  • THC Senzor i dr.

Dostupni izlazi

  • 28 digitalnih izlaza opšte namene, 5V TTL
  • 2 opto-izolovana digitalna izlaza
  • 4 relejna izlaza
  • 2 optoizolovana analogna izlaza, 0-5V ili 0-10V

Dostupni ulazi

  • 12 optoizolovanih digitalnih ulaza, 24 V
  • 8 diferencijalnih digitalnih ulaza, 5V TTL (opciono do 24 V)
  • 12 digitalnih ulaza opšte namene, 5 V Schmitt triggers
  • 4 analogna ulaza, 0-5V

NAPOMENA: Navedene specifikacije se mogu menjati bez prethodne najave

Galerija slika

Tehničke karakteristike

Karakteristike Opis
Komunikacija sa računarom Ethernet 10/100 MBit, TCP/IP - data bafer oko 1 s za stabilnu komunikaciju, Auto crossover detection
Broj osa 6 + Spindle osa
Broj digitalnih izlaza 32
Broj digitalnih ulaza 32
Maksimalna učestalost STEP impulsa 5 MHz (podesivo za svaku osu iz plugin-a)
Širina STEP impulsa 50 % (ili fiksno podesivo za svaku osu iz plugin-a)
PWM izlaz 10 Hz – 200 kHz
PWM rezolucija 16 bits
Učestalost signala na Index ulazu ≤ 50 MHz
Širina impulsa signala Index ulaza ≥ 10 ns
MPG/enkoder ulazna (x4) učestalost ≤ 12,5 M steps/sec
Broj analognih ulaza 4
Analogni ulazni opseg 0 – 5 V, 10 bits
Broj analognih izlaza 2 optoizolovana analogna izlaza 0-5V ili 0-10V
Charge pump izlazi 2
Charge pump učestalost 12,5 kHz ili 5 kHz
Napajanje 8 – 25 VDC / 0,25 A – 1 A (potrošnja struje zavisi od priključenih periferija)
Dimenzije (Š x D x V) 170 mm x 160 mm x 46 mm
Masa ~ 350 g

NAPOMENA: Navedene specifikacije se mogu menjati bez prethodne najave


PREUZIMANJA

Dokument & Aplikacija Opis
pdfeth-mc-box-man.pdf Uputstvo za upotrebu ETH-MC & ETH-BOX kontrolera kretanja
zipeth_config.zip

Softver za konfiguraciju mrežnih parametara ETH-MC & ETH-BOX kontrolera kretanja

Mach3 Plugin-ovi i Screen-ovi

Dostupne verzije Plugin-ova i modifikovanih screen-ova su dostupne na stranici ETH-MC kontrolera kretanja.

NAPOMENA: Mach3 plugin u sebi sadrži i poslednju kompatibilnu verziju firmware-a za ETH-MC & ETH-BOX kontroler kretanja
