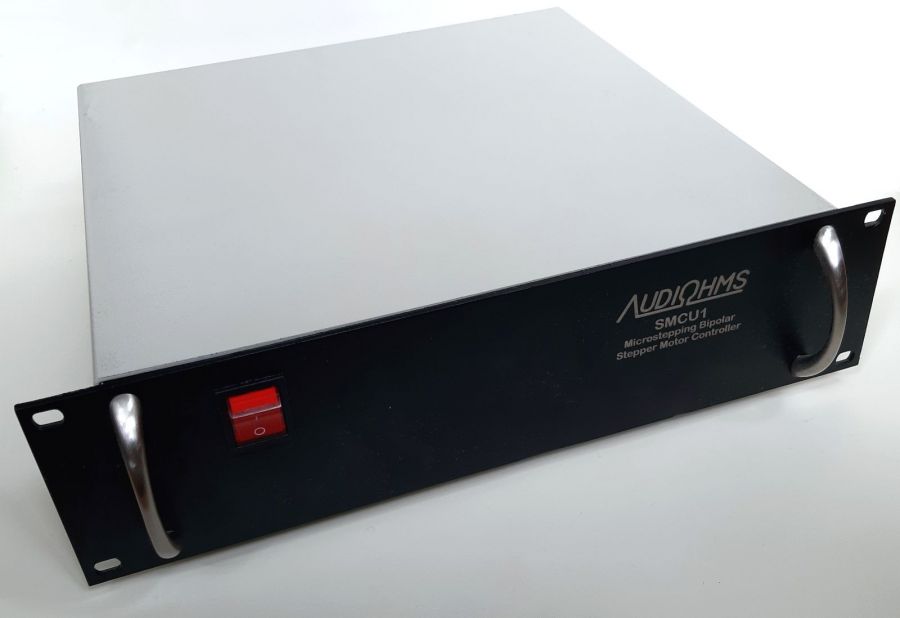

UPRAVLJAČKA JEDINICA SMCU1-ISO-USB Istaknut

Mikrostep upravljačka jedinica SMCU1-ISO-USB se koristi za upravljanje lakih CNC mašina (odradu drveta i lakih metala, koordinatno bušenje, gasno sečenje, sečenje plazmom, sečenje vodenim mlazom i sl.).

SMCU1-ISO-USB je 3-osna (opciono 4-osna) upravljačka jedinica za upravljanje koračnim motorima. U upravljačku jedinicu je ugrađen 6-osni kontroler kretanja ISO-USB-BOX koji ima ugrađen izolacioni USB port čime se postiže galvanska izolacija između kontrolera kretanja i računara koji se koristi za upravljanje. Time je značajno povećana pouzdanost upravljačkog sistema u zahtevnom industrijskom okruženju.

U upravljačku jedinicu su ugrađena 3 (ili 4) mikrostep drajvera MST-107. U kućište je ugrađeno napajanje koje čini torusni transformator i modul za napajanje sa ugrađenom motorskom kočnicom PSB-1.

Na zadnjoj ploči se nalaze priključci za priključivanje koračnih motora, optoizolovanih i neizolovanih krajnjih prekidača, analognog ulaza i analognog izlaza. Pored toga tu je i priključak za napajanje motora za pogon radnog vretena, kao i osigurači koji štite kritične sklopove.

Povezivanje sa PC računarom vrši se preko USB porta. Za upravljanje se koristi Mach3 upravljački softver.

pdfSMCU1-ISO-USB Uputstvo za upotrebu

Galerija slika

TEHNIČKE KARAKTERISTIKE

Karakteristike Opis
Tip Upravljačka jedinica sa mikrostep drajverima za bipolarne koračne motore MST-107
PWM učestanost 19 kHz
Broj osa 3, opciono 4
Struja po osi 7,5A max (podešavanje pomoću eksternog otpornika za svaku osu posebno)
Napon napajanja koračnih motora 30VDC (opciono 25-40VDC)
Veza sa PC računarom Ugrađen izolacioni USB port
Data bafer oko 1 s za stabilnu komunikaciju
Ulazi

- 6 Schmitt trigger neizolovanih digitalnih ulaza opšte namene TTL nivoa sa pull-up otpornicima 4,7 kΩ
- 8 optoizolovanih digitalnih ulaza opšte namene, naponskog nivoa 24V sa internim napajanjem
- Analogni ulaz 0-5V

Izlazi

- 4 digitalna izlaza TTL nivoa opšte namene
- Analogni izlaz 0-5V
- Relejni izlaz 220VAC / 3A max

Dimenzije (Š x D x V) 355mm x 355mm x 105mm
Masa ~ 5kg

NAPOMENA: Navedene specifikacije se mogu menjati bez prethodne najave
